Cadence OrCAD X Capture全球最多人使用的设计输入方案

Cadence OrCAD X Capture原理图设计输入工具具有快捷、通用的设计输入能力,为全球最广受欢迎的设计输入工具。它针对设计新的电子电路、修改现有的PCB的线路图或者绘制一个VHDL模组的方框图都提供了所需要的全部功能,并能迅速地验证您的设计。

Cadence OrCAD X Capture作为设计输入工具,运行在PC平台,用于FPGA、PCB和Cadence OrCAD™ PSpice®设计应用中,是业界第一个真正基于Windows环境的线路图输入程式,易于使用的功能及特点已使其成为线路图输入的工业标准。


Cadence OrCAD X Capture ClS(零件资讯系统)

在线路图开始绘制时,研发工程师比较注意的是线路的功能与规格对不对。其实他也会想知道选用的零件符号 (Symbol) 所相应的实体零件 (Footprint) 到底是不是符合 Layout 工程师在 CADTool 上所使用?避免与 Layout 工程师「失联」,也会想知道更细的零件规格或是那个型号的零件最便宜,才能符合 PM对「规格」及「价格」的锱铢必较。

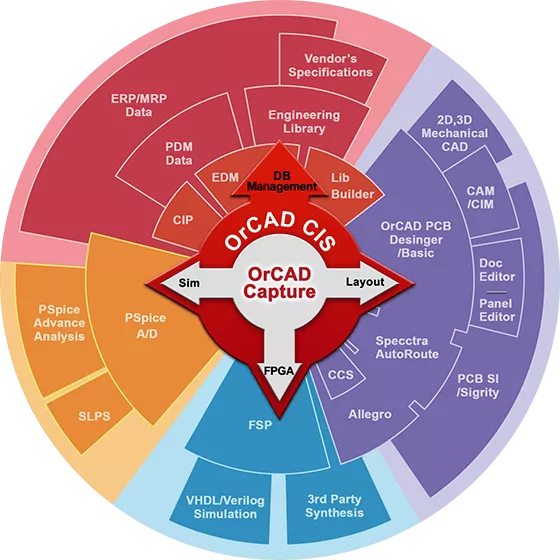

Cadence OrCAD X Capture ClS(零件资讯系统)能让您在 Cadence OrCAD中实现零件库的管理与统合。通过OrCAD X Capture CIS的架构,连接到既有资料库中所需的栏位,再整合线路图绘制时所需的电路符号、实体零件等等,整合到唯一且经过验证过的各个零件料号上,形成研发工程部适用且与其他系统料号匹配的零件数据库。



OrCAD PSpice Designer

OrCAD PSpice Designer是一款高性能的、经过工业级设计验证的数模混合电路仿真和波形查看仿真工具,作为现今普遍流行的、通用的、元器件和IC模型可扩展的混合电路仿真器,OrCAD PSpice软件仿真技术适用于许多行业领域的产品设计中,如航空航天、医疗、电力电子和汽车等行业,也广泛应用于一些研究机构作为设计参考实现来使用。它能够模拟你的设计从简单的电路,复杂的电路,功率电源系统到射频系统和定制的IC设计。内置数学函数,ABM行为建模,电路优化,机电系统联合仿真,其电路模拟仿真环境已经远远超过一般意义的电路仿真软件。

OrCAD PSpice Designer产品包括了PSpice仿真和Capture设计输入,其中OrCAD Capture提供了快速、简单、直观的图形化设计输入环境,具有高度集成化的工程设计流程,通过可扩展的OrCAD PSpice Designer Plus模块可以进一步对电路进行高级设计仿真来改善电路产品的性能,成本效益和可靠性。

此外,通过集成化的接口提供了与MathWorks公司的MATLAB/Simulink之间无缝对接进行电路系统仿真流程,完成诸如机电系统的联合仿真等。

功能特点:

  • 支持可扩展的模型库、模型关联和模型创建,支持CPU多核心工作,完全集成在OrCAD Capture设计流程中集中管理项目和设计数据。

  • 支持与MATLAB/Simulink接口,允许电路系统级仿真,用来模拟真实电路系统的行为。

  • 支持Smoke分析用来模拟电路的过应力问题,支持Monte Carlo分析考虑元器件误差变化引起的生产良率问题。

  • 支持多厂家模型,内嵌数学函数和行为级模型,进行定制化模拟仿真。

  • 强大的波形在线预览和结果后处理能力可大大加速检查和分析过程,不需要经过反复的模拟。

  • 支持C/C++,SystemC,VerilogA-ADMS语言算法级模型,建立抽象系统的行为级仿真进行虚拟原型系统验证。

  • 开放式的电路设计平台架构,支持客制化的算法和结果的后处理。

仿真

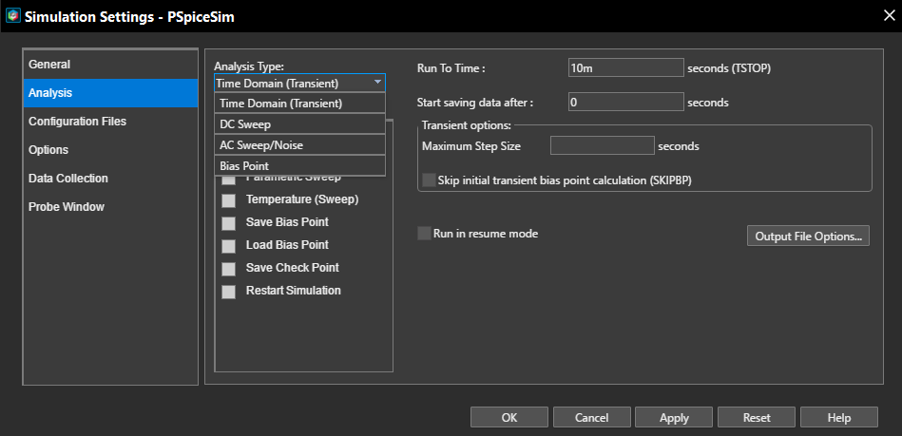

OrCAD   PSpice支持DC,AC和瞬态分析来得到电路输入变化的响应通过验证模拟部分的节点电压,支路电流和驱动电源确保印制电路板设计中功能的“正确性”。在整个仿真的进程中可以创建和查看复杂的测量结果。基于同一个原理图设计文件可以创建多个仿真节点文件,因此用户可以针对同一原理图设计文件重新运行设置好的各种仿真类型。仿真偏置点结果可以直接显示在原理图上,偏置点结果包括节点电压,器件功耗,引脚/支路电流。
混合信号设计还可以验证模拟部分嵌入的数字Setup/hold时序。综合模拟和事件驱动数字仿真意味着改进了速度而精度不受损失。数字功能支持5种逻辑电平和64位字长,负载依赖延迟,以及竞争/冒险检查。 PSpice仿真还带有数字门电路的传输模型和约束检查(例如违背Setup/Hold时序)。

结果和数据的显示

可扩展的OrCAD PSpice Probe波形分析器使设计人员能够做复杂的测量,交互探测,查看多条曲线波形,并允许用户选择一组扩展的数学函数去对仿真结果进行运算输出。设计人员可以创建新的仿真波形显示模板,通过在电路图中对所需的引脚,网络和器件进行简单地标记后,利用创建仿真波形显示模板可以更轻松地作复杂测量。
OrCAD PSpice Probe波形分析器也能使用内置函数和创建自定义测量方法可以实现电路的性能特性的分析。对于数据显示,附加功能允许绘制电路电压,电流和功耗的实数或复数函数,包括小信号的增益和相位裕度的波特图。支持显示时域信号的傅立叶波形或相互切换,支持元件参数变化扫描、蒙特卡洛仿真和最坏情况仿真的波形结果集中展示。

模型与建模

可以从网上获得的厂商提供的模型和模型库越来越多,PSpice模型库已提供超过33,000的模拟及混合信号模型。这个库包括超过4500个参数模型,这些模型有BJTs,JFETs,MOSFETs,IGBTs,SCRs,可控硅,以及变压器磁芯及环形磁芯,功率二极管和桥接器,运算放大器,光电耦合器,稳压器,PWM控制器,乘法器,定时器,以及采样和保持模型。

还包括种类繁多的准确的内部模型,大部分模型都对温度的影响增加了参数控制。利用器件方程开发工具包(DEDK)可以构建新的内部模型方程。
行为模型功能模块用数学表达式和函数来描述,使设计人员能够利用全套的数学运算,非线性函数和滤波器。电路的行为可以用时域或频域,数学公式(包括拉普拉斯变换),或查表的方式来表示,并且在不同条件下都可以精确给出错误和警告信息。
器件模型编辑器Model Editor提供了一种使用的器件特性曲线来创建模型的简便方法。直观的激励产生及编辑器可以很容易建立各种各样的仿真激励源。任何形状的激励都使用内置函数创建,也可以采用参数描述的方法和用鼠标绘制分段线性(PWL)来描述仿真激励。
数字仿真激励可用于信号,时钟和总线仿真激励创建。

PSpice器件模型(IP)可以利用加密功能进行加密保护,它允许器件模型用56位DES算法进行加密。



Allegro X Design Platform新一代智能系统设计平台
Allegro X Design Platform是一种集成电路设计平台,旨在帮助工程师和设计师快速、高效地开发复杂的电子产品。该平台提供了丰富的工具和功能,包括原理图设计、电路仿真、PCB布局和布线、信号完整性分析等。它还具有强大的协作功能,可以让团队成员在不同地点共同进行设计工作,并实时交换信息。

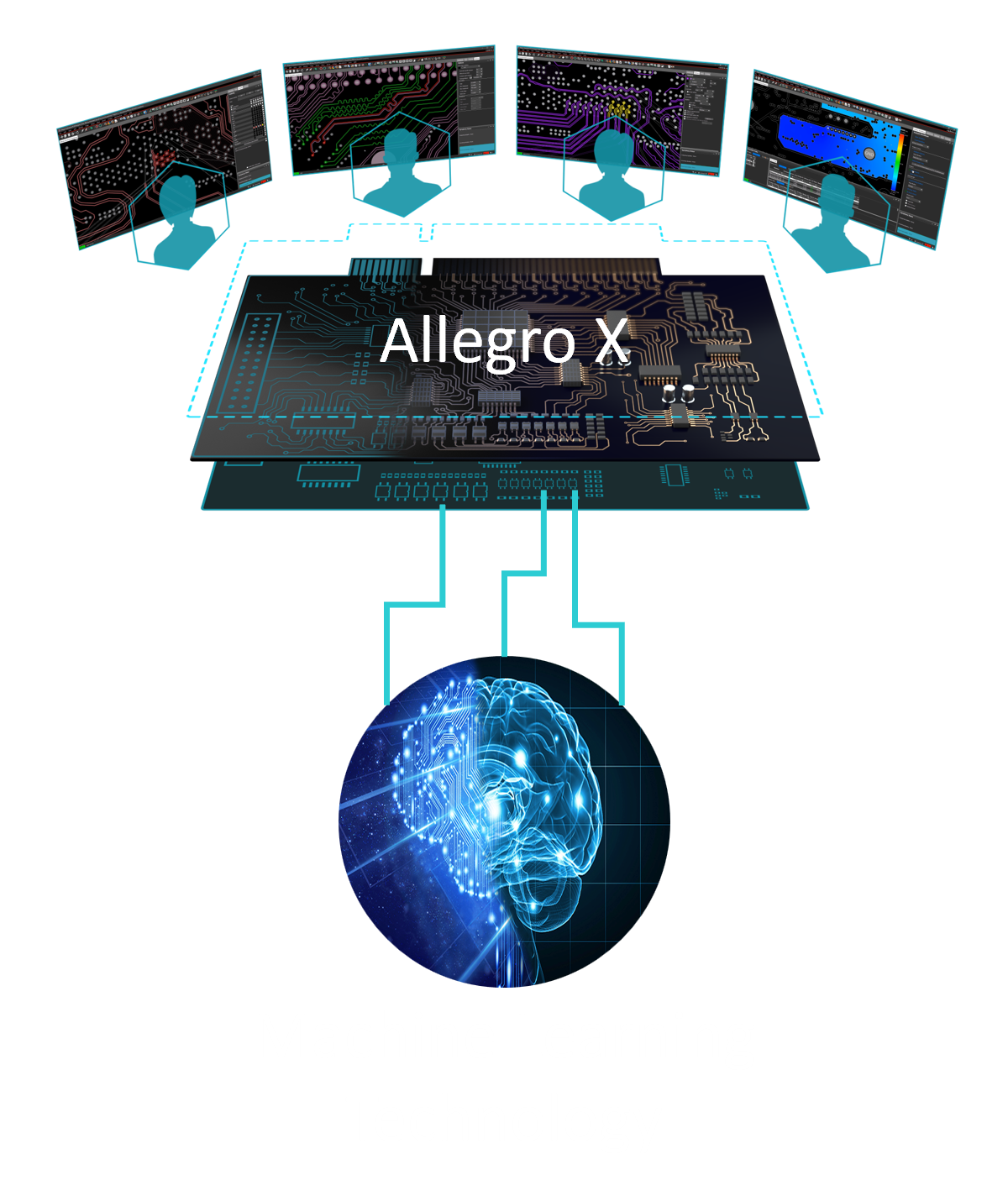

Allegro X平台的优势不止于此:其背后是强大的智能技术。通过利用 GPU 技术,Allegro X 的性能著提高。此外,Allegro X 平台利用云计算资源合成全部或部分 的PCB 设计。创新的机器学习 (ML)技术在完成架构师和SI/PI工程师指定的PDN设计、器件布局与信号连接的同时,可同步优化设计的可制造性及SI/PI设计需求。


无可比拟的跨全工程间流畅协作
Cadence Allegro X设计平台,为业界首个针对系统设计的工程平台,可整合电路图、布局、分析、设计协作与资料管理。以经实证的Cadence Allegro与OrCAD 核心技术为建立基础,全新的 EE 控制台,可进行版图规划和输入分析:整合的 X AI 技术,能自动完成元件放置、电源网路分配和布线;升级更新的 Allegro System Capture、Allegro Pulse 资料管理和云连接等主要产品,能确保您获得迄今为止最强大的Allegro 性能,将整体设计生产力提高4倍。


设计同步分析
在设计过程中轻松进行SI/PI和热分析,整合的顶尖Sigrity模拟引擎,提前识别并解决问题。

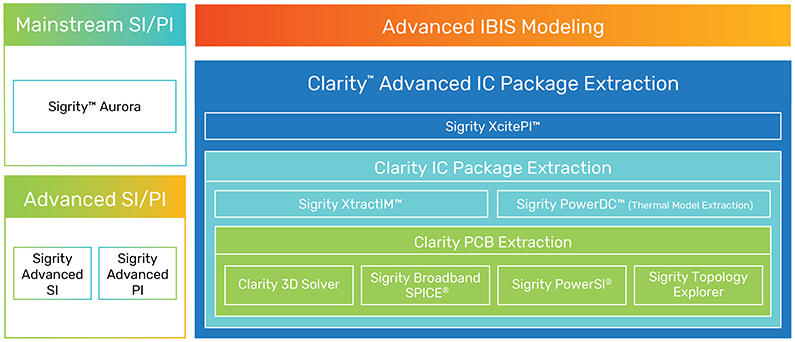

Sigrity Aurora
    通过设计同步分析信号完整性、电源完整性,无缝衔接PCB设计与仿真分析
    Allegro设计界面与Sigrity分析引擎紧密结合
    无需信号完整性模型即可快速筛查设计中的信号完整性问题
    实现在Allegro system capture界面中进行拓扑结构的电路模拟假设分析
    加速设计成功的同时,降低产品成本
    在约束驱动流程中提供设计同步分析SI/PI

智能式资料管理
智能、整合式的资料管理确保设计资料始终安全且最新,并可从一开始就确保零件的可订购性。


Sigrity PowerSI 精准的频域电源完整性及信号完整性分析工具

PowerSI利用独有的电磁混合仿真引擎能够高效准确地为设计人员提取信号或电源平面的网络参数(S/Y/Z),涵盖频段从DC至Ghz,并进行空间模式下的噪声分布及本征结构的谐振模式分析,在设计初期发现和定位设计中的各种风险及问题,给出准确直观的优化方向。最新的全波电磁分析引擎能够处理各种复杂的PCB/封装结构,在相同的仿真精度下,仿真速度比同类软件快10倍以上。

PowerSI可以为先进的集成电路(IC)封装及印刷电路板(PCB)提供快速、准确的全波电分析。

PowerSI对电子系统在频域中进行分析,非常适用于对集成电路的封装或印刷电路板进行整体电磁分析。

PowerSI使用了Sigrity公司独特的专利分析技术,在对平面上的分割、槽,多层电源/地结构,大量的通孔和走线等具体结构并在提取精确模型时使用了自适应的数值网格技术。

PowerSI的主要功能:

  • 提取PCB板级和封装级电源网络与信号网络的阻抗(Z)参数及散射(S)参数,为精确分析电源和信号的性能提供依据。

  • 分析板上任意位置的谐振特性,找出系统在实际工作时电源平面上的谐振及波动特性,为电源的覆铜方式及去耦电容的放置位置提供依据。

  • 分析整板远场和近场的EMI/EMC性能,为解决板级的EMI/EMC问题提供依据。

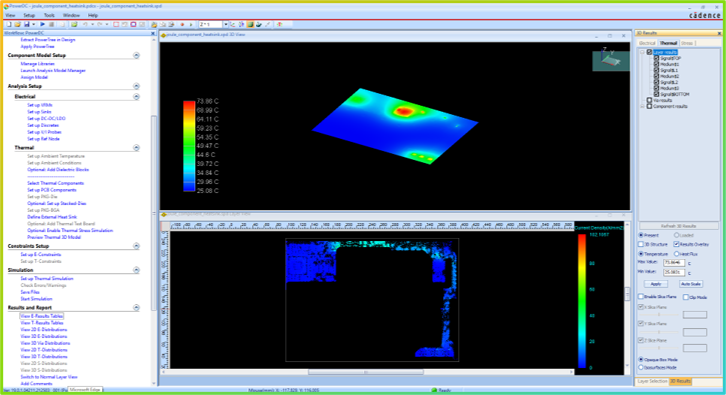

Sigrity PowerDC   是业界一款经典的电热协同仿真工具,能够给出在考虑电热相互影响的情况下,整板的直流电压降,电流密度分布,温度热量分布以及所有过孔通过电流的情况,并基于仿真结果给出最优的VRM感应线放置位置。PowerDC也可以为封装设计提取标准的JEDEC热阻模型。

PowerDC解决了当前PCB电路板上低压大电流和封装产品的IR-Drop直流压降分析、电压、电流及电流密度的分析和显示,同时集成了Thermal电热协同分析仿真工具,可以同时考虑器件功耗和电流传输带来的焦耳热,是真正意义上的PCB电热分析软件。

PowerDC提供源模块感应线自动优化功能,通过该功能快速实现当前设计电源的最优化。

PowerDC流程化的自动规则检查功能,并结合可视化的选项与DRC规则检查,确保了各器件端到端的电压降裕量,进而确保电源网络的稳定供应。同时还可以快速检测定位电流密度超标、温度超标的区域进而降低产品的风险,目前在大多数低压大电流的板子上应用较多。


PowerDC主要特点:


• 帮助用户确定直流压降,电流密度问题

• 自动优化电压调节模块(VRM)感应线的位置

• 定位引起系统风险的电流热点 • 检测并罗列不易发现的不满足要求的过孔和布线瓶颈区域

• 通过电热混合仿真充分考虑电热之间的相互影响

• 帮助用户确定在不增加风险的情况下减少平面层设计的可行性

• 实现对PCB和封装并可结合芯片级的信息进行分析

• 通过一系列可选的内容显示控制实现报告的自动化,并通过其中的拓扑模块图实现压降的快速分析

PowerDC在进行直流分析时可以同时考虑电-热之间的相互影响,仿真结果更精确。PowerDC能对IC封装和PCB板提供快速准确的直流分析和电热协同分析。PowerDC提供了一个step-by-step的工作流程来发现隐含的直流压降问题、电流密度问题、热可靠性问题。这些问题可能导致系统故障并带来额外的产品成本。PowerDC能够快速的给出分析结果,同时带有感应线优化和DRC检查等高级功能。分析结果可以导出用于其他相关分析。


在电性能的功率分析部分,其具体包含以下主要功能


• 直流压降分析,找到板上器件实际工作时得到的电压,通过调整器件布局或者优化感应线的位置,进行快速的DRC检查并消除过压和欠压风险。

• 平面电流密度分析,定位电流分布的热点区域,高阻抗的布线瓶颈区域,优化这些电流密度过大区域的局部电路设计。

• 过孔电流分析,在改善散热条件的同时确保通过各过孔的电流不超标。

• 平面功率密度分析,把握PCB平面各个位置上单位面积的具体功率分布,并可将该数据导出进行后续的热分析。

• 实际功耗分析,得到板上任意位置的实际功率消耗,指导板上器件的合理布局。



在热性能的热分析部分,具体具备以下功能:

• 在三维结构模型中考虑电流发热对温度的影响(焦耳热)。

• 考虑温度改变对导体电导率、器件功耗的影响(电热协同仿真)。

• 考虑器件发热的影响。

• 基于JEDEC标准提取热阻参数。

• 模拟强迫散热、真空状态或自然散热等各种情况。

• 模拟一些典型应用散热器的影响。


资料下载:
Clarity_3D_Solver_DS_Chinese.pdf
2.7MB
利用设计同步多物理场分析实现左移策略,简化系统设计.pdf
8.1MB
zh-sigrity-x-redefening-signal-wp.pdf
7.3MB
产品手册-optimality-intelligent-system-explorer.pdf
3.4MB
【产品手册】 Allegro X Design Platform.pdf
4.2MB
产品手册-用于射频微波系统电热分析的 Celsius Thermal Solver.pdf
932.6KB
【产品手册】Celsius EC Solver:应用于电子产品散热.pdf
1.2MB
白皮书:使用 Sigrity X 对 DDR5 应用进行兼顾电源影响的信号完整性分析.pdf
1.3MB
